10kV电缆绝缘击穿事故分析及防范措施
交联聚乙烯（XLPE绝缘）电缆结构简单、电气性能和耐热性能稳定、抗腐蚀、机械强度高、传输容量较大、易于弯曲、附件接头简单、安装敷设方便，具有聚率乙烯（PVC绝缘）电缆无法比拟的优点。因此，交联聚乙烯绝缘电缆广泛应用于交流50Hz、额定电压6～35kV的输配电线路，主要功能是输送电能。但是，在交联聚乙烯绝缘电缆附件选用、安装和电缆头制作过程中，由于制作工艺不规范造成的电缆头绝缘击穿事故时有发生，影响了电力系统的供电可靠性。
事故经过
2017-04-01T09:56:07，龙口水电站5号发电机纵差保护动作，跳机组灭磁开关、跳机组出口805开关，机组监控系统执行事故停机流程后停机。
机理分析

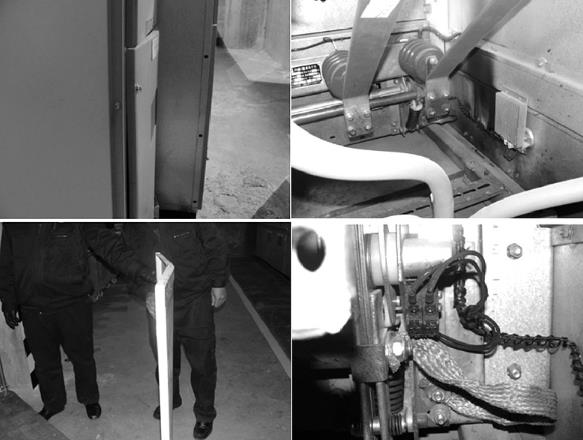

如图所示，对故障电缆的终端头拆开进行检查，发现如下问题：
(1）半导体层切断处断口不平整、光滑，台阶处未做成坡形，导致半导体切口处电场畸变，容易发生放电。
(2）电缆主绝缘未打磨光滑，有半导体层残留，且切口处可以观察到刀痕，使电缆主绝缘下降，受伤处击穿电压下降，容易在薄弱处发生击穿。
(3）半导体屏层断口处未加装应力管，导致断口处的电场应力（电力线）较集中，没有很好改变断口处的电场分布。
(4）半导体层外露尺寸超过制作要求，影响了电缆对地的爬电距离，对地泄漏电流变大，长期运行容易引起发热，导致绝缘逐步老化。
(5）半导体层划伤，存在气隙，气隙处产生局部放电，虽然不会立即导致整个绝缘介质的击穿，但是气隙内部会逐步形成电“树枝”，并向纵向发展，使得绝缘发生老化，直至发生绝缘电击穿或热击穿。
